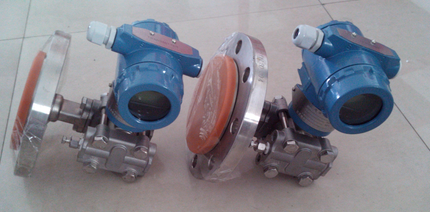

ZY-1151單法蘭液位變送器
產品特點:
液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸,無須將正壓側用導壓管引出,因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度,然后將其轉換成4~20mA.DC信號輸出。
產品應用:單法蘭液位變送器是根據壓力感應原理,通過液體的密度計壓力的變化而計算出當前液體的高度。
一.產品概述
ZY-3351/1151LT 型法蘭式液位變送器是引進國外先進技術和設備的變送器,關鍵原材料,元器件和零部件均源自進口,整機經過嚴格組裝和測試,該法蘭式液位變送器具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上結合了目前國內zui為流行,并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點,讓使用者有耳目一新的感覺,同時與傳統的系列產品在安裝上可直接替換,有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,法蘭式液位變送器除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。
二.產品模擬型特點:
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕(2.4kg)
● 全系列統一結構、互換性強
● 小型化(166mm總高)
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
三.產品智能型特點:
●測量性能,用于壓力、差壓、液位、流量測量
●數字精度:+(-)0.05%
●模擬精度:+(-)0.75%+(-)0.1%F.S
●全性能:+(-)0.25F.S
●穩定性:0.25% 60個月
●量程比:100:1
●測量速率:0.2S
●小型化(2.4kg)全不銹鋼法蘭,易于安裝
●過程連接與其它產品兼容,實現測量
●采用H合金護套的傳感器(),實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA,帶有基于HART協議的數字信號,遠程操控
●支持向現場總線與基于現場控制的技術的升級。
RF-1151/3351LT型法蘭式液位變送器,可對各種容器進行液位和密度測量,有平法蘭和插入式法蘭供選擇,法蘭有3英寸或4英寸,規格有1501b和3001b的法蘭,也可根據用戶定制法蘭,法蘭膜片材料可選。具體尺寸請咨詢銷售部或參看本公司相關樣冊。
測量范圍:
差壓:0-6.2-690KPa
靜壓:2.5MPa
四.產品選型方式
ZY-3351/1151LT | 法蘭式液位變送器 | |||||||||||
代碼 | 量程范圍KPa | |||||||||||
3 | 0-1.3~7.5 | |||||||||||
4 | 0-4-40 | |||||||||||
5 | 0-40~200 | |||||||||||
6 | 0-0.16~700 | |||||||||||
代碼 | 輸出 | |||||||||||
E | 4-20mA | |||||||||||
S | 智能式(HART協議) | |||||||||||
代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||||
A0 | (3〞)80 | 平 | 316LSST | |||||||||
A2 | (3〞)80 | 50 | 316LSST | |||||||||
A4 | (3〞)80 | 100 | 316LSST | |||||||||
A6 | (3〞)80 | 150 | 316LSST | |||||||||
B0 | (4〞)100 | 平 | 316LSST | |||||||||
B2 | (4〞)100 | 50 | 316LSST | |||||||||
B4 | (4〞)100 | 100 | 316LSST | |||||||||
B6 | (4〞)100 | 150 | 316LSST | |||||||||
C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
E0 | (3〞)80 | 平 | 鉭 | |||||||||
F0 | (4〞)100 | 平 | 鉭 | |||||||||
代碼 | 安裝法蘭 | |||||||||||
A | 3〞150lb | |||||||||||
B | 4〞150lb | |||||||||||
C | 3〞300lb | |||||||||||
D | 4〞300lb | |||||||||||
代碼 | 結 構 材 料 | |||||||||||
法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||||
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
代碼 | 選項 | |||||||||||
M1 | 0-100%線性指示表 | |||||||||||
M2 | LED顯示表 | |||||||||||
M3 | LCD顯示表 | |||||||||||
B1 | 管裝彎支架 | |||||||||||
B2 | 板裝彎支架 | |||||||||||
B3 | 管裝平支架 | |||||||||||
D1 | 側面泄放閥在壓力室上部 | |||||||||||
D2 | 側面泄放閥在壓力室下部 | |||||||||||
不注 | 1/2NPT錐管螺紋接頭 | |||||||||||
C2 |
丁字形螺紋接頭M20×1.5,帶后部焊接Ф14 引壓管的球錐連接頭 |
|||||||||||
d | 隔爆型dⅡBT4 | |||||||||||
i | 本安型iaⅡCT4 |
