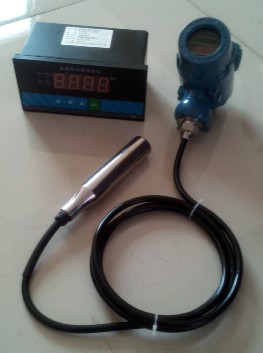

ZY-181投入式液位變送器
產品特點：
投入式液位變送器是家族系列投入式液位變送器代表產品，其優越的性能指標領先國內各知名品牌投入式液位變送器，趕超世界同類一流投入式液位變送器產品。
產品應用：投入式液位變送器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制，它是通過測量液體的壓力進而換算成液位的一種傳感器，原理在于所測液體靜壓與該液體的高度是成正比例的關系。
.jpg)
一.產品概述;
ZY-181 系列投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，投入式液位變送器采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。
ZY-181 系列投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。
二.產品特點：
穩定性好，精度高，投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。
三.主要技術指標
測量范圍：0.3～100m（由用戶自選）精度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標志：ExiaⅡCT4-6
四.產品選型表
|
型譜 |
說明 |
||||||||||
|
ZY-181 |
|
投入式靜壓液位變送器 |
|||||||||
|
類質 |
1 |
|
纜式 |
||||||||
|
2 |
|
桿式(傳感器裝在底部，直接接觸液體介質) |
|||||||||
|
3 |
|
防腐式 |
|||||||||
|
4 |
|
導壓桿式(傳感器裝在上部，不直接接觸介質) |
|||||||||
|
過程連接形式 |
T |
|
支架安裝 |
||||||||
|
N |
|
法蘭安裝DN40 PN1.0 |
|||||||||
|
Y |
|
特別約定 |
|||||||||
|
傳感器連接材料 |
1 |
|
304 |
桿式 |
|||||||
|
2 |
|
316 |
|||||||||
|
3 |
|
316L |
|||||||||
|
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
||||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法蘭) |
|||||||||
|
防爆方式 |
O |
|
不防爆 |
||||||||
|
E |
本安防爆Exia ⅡCT6 |
||||||||||
|
顯示方式 |
O |
|
不帶現場批示 |
||||||||
|
Z |
帶電流表指示(0-100%刻度) |
||||||||||
|
X |
|
帶液晶數字顯示 |
|||||||||
|
配重情況 |
O |
|
無需配重 |
||||||||
|
W |
|
需要配重 |
|||||||||
|
|
-□ |
|
安裝高度 |
||||||||
|
|
-□ |
|
測量高度 |
||||||||
|
|
-□ |
被測介質密度(g/cm3) |
|||||||||
