目前您在:首頁>>產品類別>>電動閥門系列

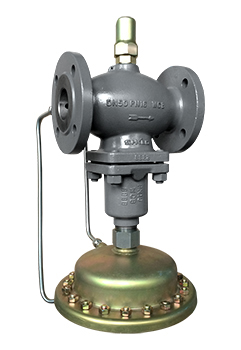

ZY-ZLT自力式流量調節閥

產品特點:

自力式流量調節閥的作用是在閥的進出口壓差變化的情況下,維持通過閥門的流量恒定,

從而維持與之串聯的被控對象(如一個環路,一個用戶,一臺設備等,下同)的流量恒定,


產品應用

自力式流量調節閥的作用是在閥的進出口壓差變化的情況下,維持通過閥門的流量恒定,

從而維持與之串聯的被控對象(如一個環路,一個用戶,一臺設備等,下同)的流量恒定,


在線咨詢訂購熱線:0517---86891833

主要特點

ZY-ZLT自力式流量調節閥是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源及其介質壓力支化,按設定值進行自動調節的節能型控制裝置。該自力式調節閥集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控側系統。 該產品由低流阻單座(套筒)閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品,其特點有:
1、無需外加驅動能源的節能型自控系統.設備費用低;
2、結構簡單.維護工作量?。?/span>
3、設定點可調且范圍寬.便于用戶在設定范圍內連續調整流量;
4、指揮操作型較直接作用型動態響應快。精度高,可調比大;
5、閥內采用壓力平衡機構,使調節閥反應靈敏、控制準確允許壓差大。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

產品概述

自力式流量調節閥結構
自力式流量調節閥結構
自力式流量調節閥 主要技術參數

公稱通徑DN
15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
公稱壓力MPa 1.6;4.0
有效壓力下zui大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
高工作溫度 ℃ ≤140
硬密封配隔離罐≤200 配隔離罐
加長件≤200
壓力平衡元件 波紋管 滾動膜片
法蘭標準 ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質 鑄鐵;鑄鋼;鑄不銹鋼
閥芯材質 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
高工作壓力 公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)
自力式流量調節閥 執行器主要技術參數

有效面積(cm2)
250 630
有效壓力(MPa) 0.02;0.05
允許上下膜室之間壓差(MPa) 0.4 0.15
材質 膜蓋:鋼板鍍鋅;膜片:EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管
自力式流量調節閥 性能指標

控制精度
±5%
允許泄漏量(在規定試驗條件下) 軟密封 4×10-4額定容量
硬密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min
自力式流量調節閥 允許壓差

公稱通徑DN
15 20 25 32 40 50 65 80 100 125 150 200 250
zui大允許壓差△P(MPa) PN16 1.6 1.5 1.2 1.0
PN40 2.0
自力式流量調節閥 外形尺寸及重量

公稱通徑DN
15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
φR mm 263 380
H mm 150 520
約重 21 23 24 27 31 36 47 55 74 93 118 178 261
