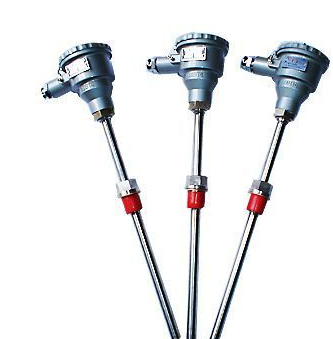

WR防爆熱電偶
產品特點：
防爆原利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄 火和冷卻，使爆炸后的火焰和溫度不傳到腔外。
產品應用：適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
.jpg)
一.產品概述
WR□隔爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用，直接測量現場存在碳?xì)浠衔锏缺ǖ?～1300℃范圍內的液體、蒸汽和氣體介 質以及固體表面溫度。
二.產品特點：
多種防爆形式，防爆性能好
壓簧式感溫元件，抗振性能好
測量范圍大,
機械強度高，耐壓性能好
三.工作原理:
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。
四.型號命名方法
|
W |
溫度儀表 |
|||||||||
|
| |
R |
熱電偶 |
||||||||
|
| |
感溫元件材料 分度號 |
|||||||||
|
M |
鎳鉻硅-鎳硅 N |
|||||||||
|
|
偶絲對數 |
|||||||||
|
無 |
單支 |
|||||||||
|
|
|
安裝固定形式 |
||||||||
|
1 |
無固定裝置 |
|||||||||
|
| |
接線盒形式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
| |
保護管直徑 |
|||||||||
|
0 |
Φ16 |
|||||||||
|
| |
工作端形式 |
|||||||||
|
G |
變截面 |
|||||||||
|
| |
|
|
||||||||
|
W |
R |
N |
2 |
—— |
2 |
4 |
0 |
G |
典型型號示例 |
|
選型須知
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例A：防爆熱電偶，K型，固定螺紋M27×2，隔爆等級dIIBT4級，保護管316L長度450mm，插入深度300mm。
WRN-240，K，L=450×300，M27×2，dIIBT4保護管316L。
