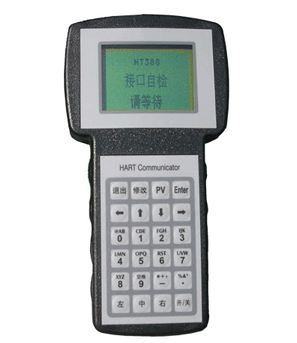

【詳細說明】HT388手操器
1．1 接口顯示屏
通信接口顯示采用點陣式LCD液晶顯示屏（128×64），可顯示
4行，每行8個點陣漢字，用來顯示通信信息以及用戶的輸入值。
該液晶顯示屏一般要求室溫使用。其亮度可以通過接口頂部圓孔內的
電位器進行調整，調整亮度時以顯示屏底色開關接口無明顯變化為宜。
1．2鍵盤功能
接口的鍵盤包括一套完整的字母數字鍵盤，八個專用功能鍵和三個字符鍵轉換鍵。
1.2.1 專用鍵
‘開/關’鍵：位于按鍵區右下角。
‘退出’鍵：用來實現退出屏幕所列功能。
‘修改’鍵：按下此鍵可以進入?yún)?shù)修改狀態。
‘PV’鍵： 按工程單位顯示變送器過程壓力值和輸出電流值，約每兩秒鐘刷新一次。
‘Enter’鍵：具有繼續和確認功能。
↑鍵：移動光標及目前所顯示參數（可選擇）的前一項。
↓鍵：移動光標及目前所顯示參數（可選擇）的后一項。
←鍵：輸入?yún)?shù)時，光標左移一位（相當于刪除）；輸入日期時減5；組態及壓力格式化菜單里
實現向前翻頁。
→鍵：輸入?yún)?shù)時，光標右移一位；輸入日期時加5；組態及壓力格式化菜單里實現向后翻頁。
1.2.2字符數字鍵
當更新變送器參數時，字符數字鍵用來將信息輸入通信接口。若只按鍵本身，則輸入的是印刷在
鍵中間的數字值。當要輸入字符時，應先按鍵盤上“左"“中"“右"，然后再按字母鍵。
1.3電源充電及指示燈
1.3.1供電電源
通信接口的供電電源由5節AA可充電鎳錳氫電池組成. HT388正常工作時（包括不間斷通信狀態）
消耗電流約為40±5mA。有自動背光功能的接口在點亮背光時約需45mA電流.接口左側有一電源電壓
指示燈（紅色），接口在通電使用過程中該燈變亮，表明接口需要充電，且通信有可能因電源不足
而中斷，也可能在較短時間內使接口的顯示屏變暗甚至關閉.
1.4.2充電及指示燈
接口內置了充電電池和智能充電電路。充電電壓為直流12伏。手操通信接口右側有兩個小指示
燈，在充電開始時綠色指示燈閃爍幾次（若電池出現短路或斷路時持續閃爍；同時如果電池處于過
放電狀態時要持續閃爍一段時間后才能進入正常充電狀態）后。即進入充電狀態,正常充電時綠燈持
續電亮.一般充電時間約需4小時.當紅燈點亮?xí)r表明電池已充滿，此時充電電流降低為3mA，盡管如
此，看到該燈變亮?xí)r應斷開12伏電源。停止充電后，電池兩端的電壓會降
