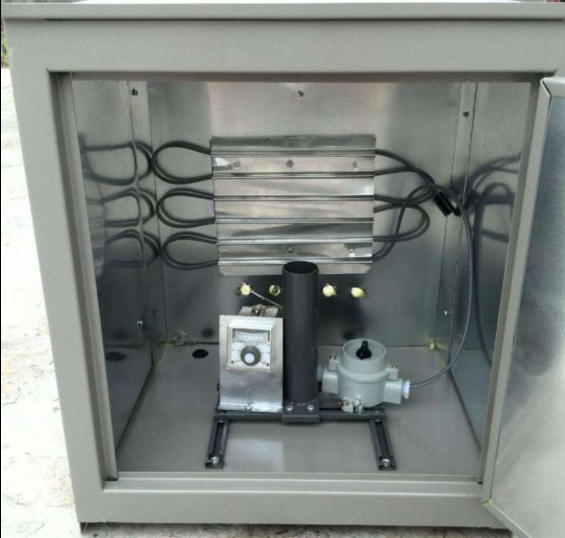

電伴熱儀表保溫箱專用自限溫型電熱帶的詳細資料: 淮安市大寶自控設備有限公司的自限溫型加熱器采用自限溫伴熱帶制成,在不使用溫控儀情況下,自動保持保溫箱內的溫度,目前在各行業有廣泛應用。特別適合各種需要伴熱的各種儀表等設備,經濟運行、安裝方便,降低客戶訂購儀表保溫箱的成本,維護簡單。
一、規格型號和技術數據 供電電壓:220V 功率:100W---600W 起動電流:0.4A/M 加熱器外型尺寸:500*320、500*200 適合箱體:1800*1200*600
二、 自限溫型加熱器采用自限溫伴熱帶制作而成。隨外界溫度的變化,伴熱帶能自身調節輸出功率,可使保溫箱內保持溫度的穩定。不需要日常維護,節約能源。運行費用低,無噪音、無三廢。使用壽命長,安裝簡便。
三、 在箱體嚴密的情況下,室外氣溫-20℃時,箱內溫度保持在5~10℃之間,功率低于標稱功率。
四、 可以按用戶要求提供配套設計和制作各種規格尺寸的自限溫型加熱器供用戶使用。

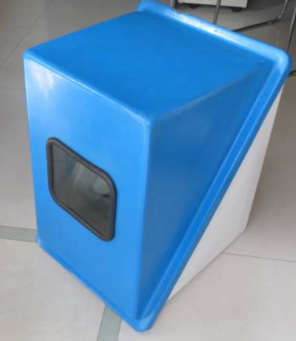

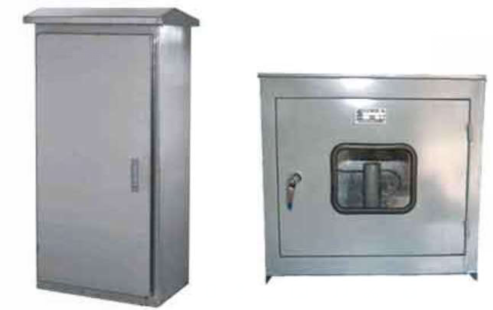

電伴熱儀表保溫箱屬于固定式鋼制工業儀表箱,適應于各種儀表的現場保溫或保護??蛇m應各種儀表的就地安裝。(包括變送器、壓力、差壓、液位、溫度變送器)等。本公司的保溫(保護)箱吸取了國內各類產品的優點改進設計而成。其中保溫箱所采用的發熱元件為自限溫電加熱板,具有箱內加熱均勻、表面不會出現過熱現象、無啟動電流、無自控溫電熱帶的功率衰退而出現箱內不熱的現象、安裝快捷、維修簡單、使用壽命長等特點。可廣泛用于電站、石油、化工、冶金、輕紡、國防工業等系統的儀表保護。
產品規格、結構和技術參數
1、儀表保護箱規格型號
規格寬×高×深
600×1200×600
1000×1200×600
600×1600×600
1200×1600×600
1200×1800×600
電伴熱儀表保溫箱的結構特點:
1.箱體用冷軋鋼板彎制焊接而成,亦可按用戶要求用不銹鋼板制造。箱頂蓋為單方向坡式,水不會滲入箱內,箱門用高質量的密封條密封,能防雨防塵。箱體為防濺密封型,可按用戶要求達到IP54-IP65的防護級別。
2.箱體內六面有25~30mm厚的阻燃型保溫層,該材料具有導熱系數小,容量小、阻燃、無毒、防水性好和耐腐蝕等優點。表面用鍍鋅板或鋁板做保護層。箱體的保溫結構具有施工簡捷、耐用和保溫性好的特點。
3.變速器安裝在箱體內可自由調整高度水平鍍鋅架上。左、右、上、下坐標為可借助箱體立柱角鋼上長形孔調整,安裝方便。
4.引入箱內的導壓管可從箱后側安裝方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封膠泥密封。
5.箱內頂有照明燈,有行程開關控制,門開燈亮,門閉燈滅,檢修十分方便。
6.箱門上有LED數顯表,顯示箱內的溫度,便于操作員檢修箱內保溫情況。
7.電纜可從箱地或箱側引入,電纜接頭規格由設計或用戶決定。
8.保溫箱內側有電器部件安裝用的導軌,供入箱電纜聯接繼電器、開關等固定用。
9.箱體內外表面噴塑處理,顏色由用戶決定。
10.如果保溫箱內加熱元件采用防爆型柔性加熱板,配套使用防爆型接線盒等附件,從而構成整體防爆,可以應用于工廠一區、二區等防爆場合。
電伴熱儀表保溫箱的技術指標
額定電壓:220V、YC+10%
額定頻率:~50HZ
工作環境溫度-25~55℃
相對濕度:5~95%
工作電流:10Y
絕緣電阻:﹥20MΩ
防爆等級:eⅡT3
防護等級:IP54-65
安裝與使用
1、儀表保溫、保護箱應垂直安裝,箱子地腳與腳螺栓連接或焊接,亦可根據現場情況由用戶自定。
2、安裝變送器時,先拆下箱子后壁的導壓管進箱板(也可按照用戶要求側壁進箱),然后根據導壓管的數量打孔,穿入密封圈和導壓管后重新裝好穿管板。
3、在柔性硅橡膠加熱板投入使用時,首先將配電箱電源開關合上,然后逐個電路依次供電,操作工應隨時測定各路的電流值,并作記錄。
訂貨須知
1、設計院或用戶可按儀表數量選用不同規格的儀表保溫(保護)箱,并標明變送器和端子排數量。應注明箱體顏色(不注時由制造廠選定)。必要時需提供100×50×1mm尺寸的色澤樣板。
2、為確保保溫(保護)箱的使用效果,訂貨時要注明:
型號、數量、使用地名、地點,該處的環境zui低溫度、風速、溫度等氣象資料。箱內要求保持溫度范圍。
3、可根據用戶特殊要求設計和非標準的儀表保溫(保護)箱類。
