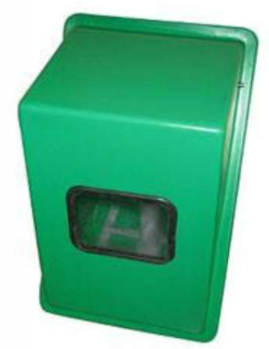

變送器儀表箱吸取了國內各類產品的優點改進設計而成。其中保溫箱所采用的發熱元件為自限溫電加熱板,具有箱內加熱均勻、表面不會出現過熱現象、無啟動電流、無自控溫電熱帶的功率衰退而出現箱內不熱的現象、安裝快捷、維修簡單、使用壽命長等特點。可廣泛用于電站、石油、化工、冶金、輕紡、國防工業等系統的儀表保護。
產品規格、結構和技術參數1、變送器儀表箱規格型號
規格寬×高×深
600×1200×600
1000×1200×600
600×1600×600
1200×1600×600
1200×1800×600
變送器儀表箱的結構特點:
1.箱體用冷軋鋼板彎制焊接而成,亦可按用戶要求用不銹鋼板制造。箱頂蓋為單方向坡式,水不會滲入箱內,箱門用高質量的密封條密封,能防雨防塵。箱體為防濺密封型,可按用戶要求達到IP54-IP65的防護級別。
2.箱體內六面有25~30mm厚的阻燃型保溫層,該材料具有導熱系數小,容量小、阻燃、無毒、防水性好和耐腐蝕等優點。表面用鍍鋅板或鋁板做保護層。箱體的保溫結構具有施工簡捷、耐用和保溫性好的特點。

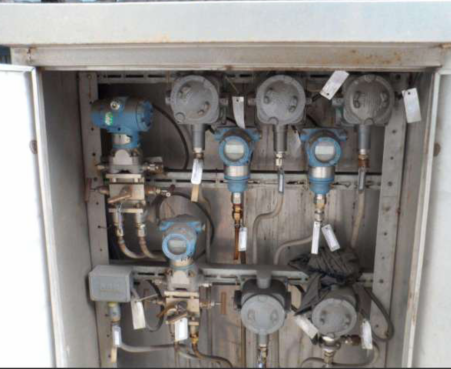

3.變速器安裝在箱體內可自由調整高度水平鍍鋅架上。左、右、上、下坐標為可借助箱體立柱角鋼上長形孔調整,安裝方便。
4.引入箱內的導壓管可從箱后側安裝方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封膠泥密封。
5.箱內頂有照明燈,有行程開關控制,門開燈亮,門閉燈滅,檢修十分方便。
6.箱門上有LED數顯表,顯示箱內的溫度,便于操作員檢修箱內保溫情況。
7.電纜可從箱地或箱側引入,電纜接頭規格由設計或用戶決定。
8.保溫箱內側有電器部件安裝用的導軌,供入箱電纜聯接繼電器、開關等固定用。
9.箱體內外表面噴塑處理,顏色由用戶決定。
10.如果保溫箱內加熱元件采用防爆型柔性加熱板,配套使用防爆型接線盒等附件,從而構成整體防爆,可以應用于工廠一區、二區等防爆場合。
變送器儀表箱的技術指標
額定電壓:220V、YC+10%
額定頻率:~50HZ
工作環境溫度-25~55℃
相對濕度:5~95%
工作電流:10Y
絕緣電阻:﹥20MΩ
防爆等級:eⅡT3
防護等級:IP54-65
安裝與使用
1、儀表保溫、保護箱應垂直安裝,箱子地腳與腳螺栓連接或焊接,亦可根據現場情況由用戶自定。
2、安裝變送器時,先拆下箱子后壁的導壓管進箱板(也可按照用戶要求側壁進箱),然后根據導壓管的數量打孔,穿入密封圈和導壓管后重新裝好穿管板。
3、在柔性硅橡膠加熱板投入使用時,首先將配電箱電源開關合上,然后逐個電路依次供電,操作工應隨時測定各路的電流值,并作記錄。
訂貨須知
1、設計院或用戶可按儀表數量選用不同規格的儀表保溫(保護)箱,并標明變送器和端子排數量。應注明箱體顏色(不注時由制造廠選定)。必要時需提供100×50×1mm尺寸的色澤樣板。
2、為確保保溫(保護)箱的使用效果,訂貨時要注明:
型號、數量、使用地名、地點,該處的環境zui低溫度、風速、溫度等氣象資料。箱內要求保持溫度范圍。
3、可根據用戶特殊要求設計和非標準的儀表保溫(保護)箱類。
