ZY-CSB-YWJ超聲波物位計（液位計）
產品特點：
超聲波物位計是最新專業制造的通用型超聲波物位計，它博采眾長，吸取了國內外多種物位儀優點，實現了全數字化，人性化設計理念，具有完善的物/液位測控·數據傳輸和人機交流功能。
產品應用：廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品(釀酒業，飲料業、添加劑、食用油、奶制品)、抗洪防汛、水文監測、明渠、空間定位等許多行業。
.jpg)

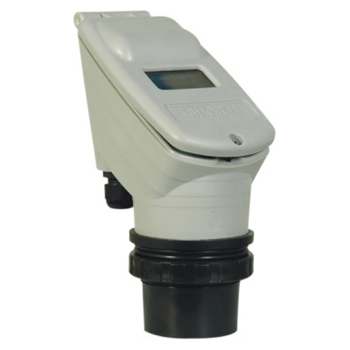

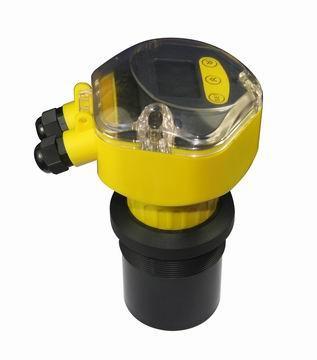

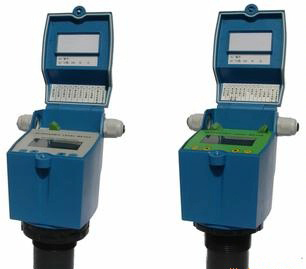

ZY-CSB-YWJ系列一體式超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。
超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
ZY-CSB-YWJ系列一體式超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
ZY-CSB-YWJ系列一體式超聲波液位計的應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制量程可達30m
3、四線制量程可達40m
4、zui小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸： G2"（一般適用于三線、四線制接線）
M66*3 （一般適用于兩線制接線）
12、交流或直流供電形式可選（僅四線制）
一體式超聲波液位計的技術參數
|
型 號 |
ZY-CSB-YWJ |
|
量 程 |
液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
|
盲 區 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
|
精度(空氣中) |
量程的0．2％ |
|
電流輸出 |
4~20mA |
|
輸出分辨率 |
實際量程的0．03％ |
|
輸出負載 |
0~500Ω |
|
開關量輸出 |
高位、低位繼電器常開 |
|
繼電器規格 |
AC250V 5A／DC30V |
|
顯示分辨率 |
lcm |
|
顯示方式 |
4位LCD液晶(字高15cm) 或6位LED數碼管 |
|
輸入電源 |
DC24V(±10％)80mA或AC220V 50mA |
|
溫度補償 |
全范圍自動 |
|
介質溫度 |
-45℃~+85℃ |
|
壓力范圍 |
±0．1MPa |
|
聲波束角 |
5°(3db) |
|
檢測周期 |
1秒 |
|
參數設置 |
3位有感按鍵 |
|
電纜裝置 |
PGl3.5密封套 |
|
外殼材質 |
ABS |
|
傳感器材質 |
PVC |
|
防護等級 |
IP67 |
|
安裝方式 |
螺紋(法蘭)或固定孔(支架) |
|
安裝要求 |
探頭發射面應伸出容器安裝口 |
ZY-CSB-YWJ系列一體式超聲波液位計的選型
|
ZY-CSB-YWJ |
超聲波液位計 |
|||
|
型 式
|
A |
一體式兩線制 |
||
|
B |
一體式三線制 |
|||
|
C |
一體式四線制 |
|||
|
D |
分體式四線制精簡型 |
|||
|
E |
分體式四線制標準型 |
|||
|
量 程
|
4 |
L=4m |
||
|
6 |
L=6m |
|||
|
8 |
L=8m |
|||
|
10 |
L=10m |
|||
|
12 |
L=12m |
|||
|
15 |
L=15m |
|||
|
20 |
L=20m |
|||
|
30 |
L=30m |
|||
|
40 |
L=40m |
|||
|
客戶指定 |
L=…..m |
|||
|
|
D |
DC24V LCD液晶顯示 |
||
|
E |
DC24V LED數碼管顯示 |
|||
|
A |
AC220V LCD液晶顯示 |
|||
|
探頭加長 |
|
|||
儀表安裝原則：
1）探頭發射面到zui低液位的距離，應小于選購儀表的量程。
2）探頭發射面到高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平衡。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
6）若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于 120mm,長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。
安裝注意事項
1）儀表在室外安裝簡易加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。
