目前您在:首頁>>產品類別>>液位儀表系列

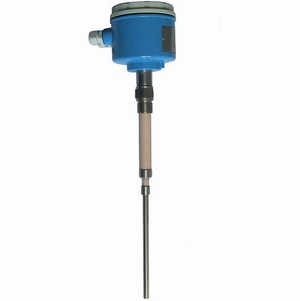

ZY-SPDN-KG射頻導納物位開關

產品特點:

射頻導納料位開關用更先進的射頻導納技術取代電容測量,解決了物料黏附問題,相對于其他同類產品具有更高的系統穩定性,即使在極端惡劣的現場條件下,也能可靠工作,而且不受掛料、溫度、壓力、密度、濕度,甚至物料化學特性變化的影響,性能可靠

產品應用廣泛用于灰粉、灰漿、水泥熟料、煤粉等介質的料位測量

在線咨詢訂購熱線:0517---86891833

■ 一.概述

   ZY-SPDN-KG 系列射頻導納物位開關采用先進的射頻導納技術,克服了電容式物位開關不能消除導電掛料影響的缺陷。儀表運行可靠,各項技術指標均達到國際同類產品水平,廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外,產品增加了現場工作狀態指示,是一種性能價格比高且相當穩定可靠的物位開關。

■二.工作原理

    物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分:測量探極、屏蔽極及接地端,物料的高度反映為探極與容器壁間導納的變化,當物料到達開關工作點時,電子單元作出反應,驅動繼電器動作,輸出開關信號。屏蔽極可防止由于電極上有掛料而產生誤動作信號,僅當物料達到設置點時,才輸出開關控制信號。

■ 三.外形尺寸

電源:220VAC,50/60Hz / 24VDC,100mA



■ 四.技術參數

靈敏度:0.3pF 或更小

工作溫度:-20~180℃

環境溫度:-40~80℃

工作壓力:-0.1~2.5MPa

輸出:DPDT 繼電器(雙刀雙擲)

觸點容量:220VAC,5A 無感,3A 有感

響應時間:標準:0.2 秒

帶延時:0.2~90 秒可調

電氣接口:M20×1.5

防爆等級:隔爆型: dⅡBT4~T6,本安型:iaⅡCT4~T6

防護等級:IP65

過程連接:標準:3/4"NPT 螺紋/1"NPT螺紋

HG20592~20635-97 DN25 以上,其他法蘭標準(如GB、JB/T、HGJ、ANSI、DIN 等)請用戶在訂貨時注明

電纜長度:分體式傳感器至電子單元距離為45 米。若用戶未指明,出廠時為3 米

接液材質:304/316SS 和PTFE

接線盒材質:鋁合金

■ 五.電極選型



電極

編號

電極形式和典型應用

工作溫度和

工作壓力

插入長度

電極材質

01

標準型

用于液體、輕漿體、顆粒

121℃/2MPa

150~10000mm

316SS 和PTFE

11

重掛料型

用于攪拌液體、濃漿體、顆粒

121℃/1.6MPa

150~1000mm

316SS 和PTFE

21

高溫型

用于液體、輕漿體、顆粒

180℃/10MPa

150~10000mm

316SS 和PTFE

31

耐腐型

用于液體,輕漿體、顆粒

121℃/6MPa

150~5000mm

PTFE

 六.產品型號

 ZY-SPDN-KG

 射頻導納物位開關 ,抗重掛料,帶開關狀態指示,獨立接線盒



 -

 D

24VDC

供電方式



 A

220VAC



 0

 標準靈敏度(用于導電介質)

靈敏度

 2

 高靈敏度(用于絕緣介質,ε>1.5)



 0

 無延時(標準電路單元)

時間延時

 1

 帶延時(0.2~90 秒可調)

-

 1

一體式

儀表形式



 2

分體式



 N

螺紋連接

過程連接

 F

法蘭連接



 0

普通型

防爆選項

 D

隔爆型

 E

本安型



 A

標準型(溫度<121℃

電極形式

 B

重掛料型

 C

中溫型(溫度<180℃

 D

耐腐型

 E 高溫型(溫度<800℃


-□□□□

插入深度
