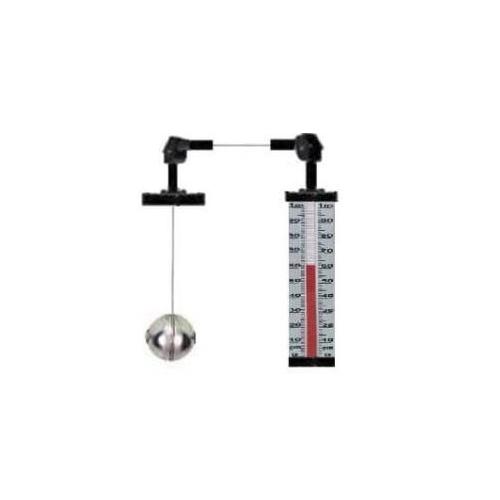

ZY-FB-YWJ浮標液位計

產品特點:

液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W,重錘針重量為W1,浮標浸在液本中所受到的浮力為F,系統摩擦為(。在平衡狀態下:W-F-W1-f=0)

產品應用適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液液閏測量,以解決人工測理液位的困難。

在線咨詢訂購熱線:0517---86891833

一.介紹概述:

ZY-FB-YWJ浮標液位計是一種簡易的液位測量?jī)x表,它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液液閏測量,以解決人工測理液位的困難。

二.浮標液位計結構原理

液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W,重錘針重量為W1,浮標浸在液本中所受到的浮力為F,系統摩擦為(。在平衡狀態下:W-F-W1-f=0)

當液位上升時,浮力F增大,W、W1、和f均不變,上式平衡破壞,垂指針下滑。直到F力減少到原來值,新的平衡才建立。如F力一直在增大,即液位一直在上長,指針一直下滑。反之,液位下降,則重錘指針上升,以此來指示液位的高度。
三.浮標液位計主要技術參數

       測量范圍:0-20m內任意選擇

指標精度:±20mm

工作壓力:常壓或±200mmH20(帶V型密封管)

介質密度:≥0.6g/cm3

導向鋼絲安裝鉛直度:≤±5

材質:按液部分1Cr18Ni9Ti

指示標尺鋁合金
 四.浮標液位計儀表結構
        液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
        1、浮標:浮標是用二個不銹鋼(或碳鋼)空心圓錐體和一個不銹鋼(或碳鋼)空心圓柱體焊接而成,并在浮標兩側焊有導向環起導向作用,浮標的作用是直接把液位變化的浮力轉給鋼絲,使鋼絲將液位變化轉送給重錘指針,實現液位變化的現場指示。
        2、連接鋼絲:連接鋼絲的一端吊著浮標,另一端連接重錘指針,中間部分封閉在鋼管內。
        3、導向滑輪:它是根據現場液位罐的幾何形狀和儀表安裝要求設計的,又連接鋼絲導向滑輪核定滑輪外殼兩部分組成,主要作用是為連接鋼絲導向,系統轉動的阻力減少。
        4、重錘指針:是選用A3F鋼所制成,中間制成指針形式,指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度,它是隨浮標的變化隨連接鋼帶進行同步運動的。
        5、顯示標尺:它由LY11合金鋁壓制而成的,并在表面刻好標準數值,以厘米為單位,每節高度為1米。

浮標液位計安裝調試
        1、儀表的調零
        在儀表安裝時,罐內應還未有被測介質,浮標在罐內的底部時,重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上,否則要調整鋼絲長度。
        2、儀表的量程調整
        儀表在調好零位的基礎上,再把浮標拉到容器的頂部或測量點上,重錘指針部分的紅色尖頭應指在標尺的底部位置上,即落在標尺量程點上。
 五.浮標液位計安裝使用及注意事項
        1、導向鋼絲下支承焊接安裝:
        在容器底部按照液位計浮標運動方向要求確定位置,焊接或鉚接好固定導向鋼絲下支承(件1)
        2、導向鋼絲的安裝
        (1)用力使鋼絲拉直,并固定在下支承上,注意不要使鋼絲有彎曲或打結現象,以免影響浮標上下移動。
        (2)導向鋼絲通過浮標的導向耳勾,后穿入吊勾螺釘(件6),把鋼絲的終端固定并用導線夾頭夾緊,并旋緊吊勾螺母,使其處于緊張狀況,再將上螺母拼緊,以防松動,然后蓋好封蓋。
        (3)兩根導向鋼絲要垂直地面,而且相互平行,保證兩者之間距離為300mm
        3、標尺安裝
        標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的,在安裝時要求:
        (1)標尺的連結部分應做到平直、光滑、不應有凹凸現象,以免影響重錘指針的正常運行,或引起測量的誤差。
        (2)標尺應與貯罐內液面相垂直,不應有傾斜現象,標尺安裝的垂直度不能大于5°,以免造成重錘指針卡死,使測量失敗。
        (3)在焊接標尺腳架(件11)時,應盡量做到安裝表面在同一平面上,安裝孔在同上直線上,即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線,使重錘指針在標尺上靈活升降。
注意:二標尺腳架之間互相距離為1米。
        4、浮標連接鋼絲及重錘指針的安裝:
        浮標與連接鋼絲的一端用導線夾頭夾緊固定,然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內,并和重錘指針相連接,用導線夾頭夾緊固定,zui后調整各導向滑輪支架,使連接鋼絲與水平垂直,使浮標在導向鋼絲上活動靈活,有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意:掌握鋼絲的所需長度。

六.浮標液位計訂貨須知:
        1、注明液位計的規格、型號。
        2、測量范圍L
        3、被測介質及介質的密度、溫度。
        4、安裝距離L1的尺寸。
