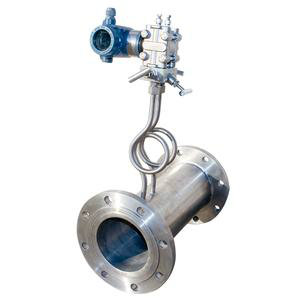

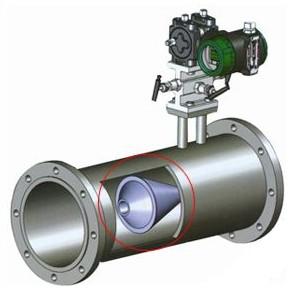

ZY-V型錐流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
|
|
|
|
1.導管；
2.連接法蘭；
3.V錐芯體；
4.高壓取壓管；
5.低壓取壓管；
6.支撐管+低壓引出管
|
|
|
|
●壓損低 壓損只有孔板的1/3與文丘里管相識。
●量程比較寬 較其他差壓類的量程大的多，正常情況下為10:1。
●測量精度高 V錐流量計的準確度為±0.5%。
●重復性好 V錐流量計的重復性為±0.1%。
●直管段要求低 只需要短的直管段(前1~3D，后0~1D)。
●自整流、自清洗、自保護流量計結構設計是流體掃過型結構，沒有積垢死角。結構所形成的邊界層效應，使得節流件關鍵部位不磨損。
●抗振動、耐高溫、耐高壓 流量傳感器是純機械體無可動部件，因此耐高溫、耐高壓、耐腐蝕及不怕振動。
●一體化結構設計 V錐流量計把節流件、傳感器、智能電路、顯示器、通信單元組成一體，安裝時用戶只需焊接配對法蘭即可，取消了傳統差壓流量計的引壓管路簡化了安裝，減少了安裝時間和費用，方便用戶使用。
|
|
|
|
|
公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：液體、氣體（包括天然氣）、蒸汽
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃
直管段要求：上游0-3D，下游0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
|
|
|
法蘭執行標準：JB/T81-1994、JB/T82.1-1994、JB/T82.2-1994
|
|
|
公稱通徑
|
D L (mm)
|
C
|
公稱通徑
|
D L (mm)
|
C
|
|
DN25
|
150
|
M12*1.5
|
DN350
|
900
|
M20*1.5
|
|
DN32
|
165
|
M12*1.5
|
DN400
|
1050
|
M20*1.5
|
|
DN40
|
200
|
M12*1.5
|
DN450
|
1150
|
M20*1.5
|
|
DN50
|
250
|
M20*1.5
|
DN500
|
1260
|
M20*1.5
|
|
DN65
|
275
|
M20*1.5
|
DN600
|
1380
|
M20*1.5
|
|
DN80
|
300
|
M20*1.5
|
DN700
|
1500
|
M20*1.5
|
|
DN100
|
350
|
M20*1.5
|
DN800
|
1600
|
M20*1.5
|
|
DN125
|
400
|
M20*1.5
|
DN900
|
1750
|
M20*1.5
|
|
DN150
|
450
|
M20*1.5
|
DN1000
|
1850
|
M20*1.5
|
|
DN200
|
550
|
M20*1.5
|
DN1400
|
2000
|
M20*1.5
|
|
DN250
|
650
|
M20*1.5
|
DN1600
|
2200
|
M20*1.5
|
|
DN300
|
700
|
M20*1.5
|
DN1500
|
2500
|
M20*1.5
|
|
|
|
型號
|
說 明
|
|
ZY-V
|
V錐流量計
|
|
|
代號
|
按結構分類
|
|
|
01
|
管道式
|
|
|
02
|
內嵌式
|
|
|
03
|
插入式
|
|
|
代號
|
口徑
|
|
|
25-3000
|
DN25-DN300
|
|
|
代號
|
壓力等級（MPa）
|
|
|
1.6
|
1.6
|
|
|
2.5
|
2.5
|
|
|
4.0
|
4.0
|
|
|
6.3
|
6.3
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
26
|
26
|
|
|
代號
|
介質
|
|
|
1
|
液體
|
|
|
2
|
氣體
|
|
|
3
|
蒸汽
|
|
|
代號
|
補償形式
|
|
|
N
|
不帶壓力、溫度補償
|
|
|
P
|
帶壓力補償輸出
|
|
|
T
|
帶溫度補償輸出
|
|
|
代號
|
變送器差壓量程范圍
|
|
|
0
|
微差壓量程
|
|
|
1
|
低差壓量程
|
|
|
2
|
中差壓量程
|
|
|
3
|
高差壓量程
|
|
|
代號
|
是否帶現場顯示
|
|
|
W
|
節流裝置傳感器
|
|
|
X
|
智能節流裝置（流量計）
|
|
|
|
|
1、介質名稱
2、管道內外徑 （mm）
3、選用V錐流量傳感的形式
4、流量單位（kg/h，t/h，m3/h，Nm3/h）
5、常用流量、zui小流量、流量、刻度流量
6、介質為氣體標準狀態時，應該說明 0℃標況或20℃標況。
7、工作壓力（MPa）：a、正壓力 b、表壓力
8、流體溫度（℃）：高、zui低、常用的溫度
9、流體密度（kg/m3或kg/Nm3）
10、流體粘度（mPa.s）
11、相對溫度
12、氣體成分 容積百分比（用于二種以上的混合氣體）
13、管道裝置 a、水平 b、自下而上
14、管道法蘭 a、按法蘭標準規范，代號為提供法蘭標準及型號 b、乙方提供圖紙
注意：
測量水和水蒸氣須提供（1）、（2）、（4）、（5）、（7）、（8）、（13）、（14）
測量一般氣體須提供（1）~（14）
測量一般溶液及油類須提供（1）、（2）、（4）、（5）、（7）、（8）、（9）、（10）、（13）、（14）
各項數據填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍
|
|
|
|
（1）測量液體流量
（a）差壓變送器安裝在內錐體裝置的下方（圖1.1），這樣可以避免液體中氣體進入導壓管和變送器中。
（b）如果變送器不得不安裝在內錐體裝置的上方（圖1.2），為了減少液體中的氣體進入導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。
（c）在水平或傾斜的管道上，如果將導壓管裝在內錐體裝置的上半部，這樣在導壓管內會積聚氣體，如果裝在內錐體裝置的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體裝置的水平中心線兩端引出，或自水平向下小于45度引出。
|
|
|
|
|
（2）測量蒸汽流量
（a）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之間安裝兩個位于同一個高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，避免高溫對變送器的影響。
（b）差壓變送器安裝在內錐體裝置的下方（圖2.1），這樣可以避免氣體進入導壓管和變送器中。冷凝器應安裝在盡量靠近內錐體裝置處。
（c）如果差壓變送器不得不安裝在內錐體裝置的上方（圖2.2），應把冷凝器裝在高于差壓變送器的地方。
（d）上述兩種安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在內錐體裝置和次凝器之間的導壓管上應加保溫層。
|
|
|
|
|
|
V錐流量計即使在比較惡劣的條件下也能正常工作，但為了長期安全穩定的使用，在安裝時請注意一下幾點：
(1) 安裝場所沖擊與震動 V錐流量計出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。
(2) 安裝場所環境溫度條件 請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。
(3) 安裝場所環境空氣條件 V錐流量計應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。
|
|
|
故障現象
|
產生原因
|
解決方案
|
|
無差壓信號輸出
|
高低壓閥門未打開
|
打開高低壓閥門
|
|
平衡閥未旋緊
|
旋緊平衡閥
|
|
差壓信號輸出過小
|
差壓量程不匹配
|
調整變送器量程
|
|
高壓引壓管泄漏
|
查找并排除泄漏
|
|
差壓信號輸出過大
|
低壓引壓管堵塞
|
清理引壓管
|
|
差壓量程不匹配
|
調整變送器量程
|
|
|
|
|
自帶附件
引壓管、連接法蘭、導管
可選附件
冷凝器、承插焊閘閥、三閥組、針型截止閥
可選相關商品
壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器。
|
|
