目前您在:首頁>>產品類別>>流量儀表系列>>氣體流量計系列

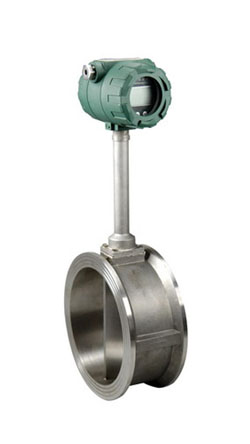

ZY-LUGB智能渦街流量計

產品特點:

智能渦街流量計其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩 定。

產品應用用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。

在線咨詢訂購熱線:0517---86891833

產品介紹
一、渦街流量計概述
型號ZY-LU/或ZY-LUGB //智能渦街流量計是根據卡門(Karman)渦街原理測量氣體、蒸汽或液體的體積流量、
標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術,配合隔離、屏蔽、濾波等措施,克服了同類產品抗震性差、
小信號數據紊亂等問題,并采用了獨特的傳感器封裝技術和防護措施,保證了產品的可靠性。
產品有基本型和復合型兩種型式,基本型測量單一流量信號;復合型可同時實現溫度、壓力、
流量的測量。每種型式都有整體、分體結構,以適應不同的安裝環境。

二、 ZY-LU/ZY-LUGB //渦街流量計特點與用途
n 無可動部件,長期穩定,結構簡單便于安裝和維護
n 采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能
n 采用超低功耗單片微機技術,1節3.2V10AH鋰電池可使用5年以上
n 由軟件對儀表系數非線性進行修正,提高測量精度
n 壓力損失小,量程范圍寬
n 采用EEPROM對累積流量進行掉電保護,保護時間大于10年
 用途:
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理,
油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
三、技術參數

規



公稱通徑

15,2540,50,65,80100,125,150,200250,300,(2002000 插入式)

公稱壓力(MPa)

DN15-DN200 4.0(>4.0 協議供貨),DN250-DN300 1.6(>1.6 協議供貨)

介質溫度()

壓電式:-40260,-40320;電容式: -40300, -40400,-40450(協議訂貨)

本體材料

1Cr18Ni9Ti(其它材料協議供貨)

允許振動加速度

壓電式:0.2g 電容式:1.02.0g

精確度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范圍度

16130

供電電壓

傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V 電池

輸出信號

方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:420mA

壓力損失系數

符合JB/T9249 標準Cd2.4

防爆標志

本安型:Exdia CT2-T5 隔爆型:ExdCT2-T5

防護等級

普通型IP65 潛水型IP68

環境條件

溫度-20℃~55℃,相對濕度5%90%,大氣壓力86106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型:≤300m,兩線制標準電流輸出型(420mA):負載電阻≤750Ω

四、產品型號與標記







ZY-LU或/ZY-LUGB

-□□

/□□

-□

-□

-□

渦街流量儀表

G

















傳感器

檢測

方式

B

E













壓電式傳感器

電容式傳感器

連接

方式

1

2

3

4











法蘭連接型

法蘭卡裝型

簡易插入型

球閥插入型

測量

介質

2

3

4















公稱

通徑

01

02

03

04

05

06

08

10

12

15

20

25

30







15mm

20mm

32mm

40mm

50mm

65mm

80mm

100mm

125mm

150mm

200mm

250mm

300mm

使用

環境

P

B





不防爆

防爆型

信號

輸出

1

2

3

4

5

6



脈沖輸出

420mA 電流輸出,液晶顯示

RS-485 通訊

電池供電,不帶溫度、壓力補償

溫壓補償一體,420mA 電流輸出型

溫壓補償一體,電池供電型

選型說明

例如: ZY-LU滿管型電容式渦街流量儀表,法蘭卡裝型連接,介質為蒸汽,儀表通徑為DN50,普通420mA 電流信號輸出

 五.產品參數

儀表型號

N
A
B
C
D1/D2
信號輸出
脈沖
4-20mA
4-20mA
可選4-20mA或脈沖
供電電源
24VDC
24VDC
鋰電池
24VDC
24VDC和鋰電池
通訊接口
可選RS485
可選RS485
精度等級
液體:1.0級
氣體:1.0級
蒸汽:1.5級
液體:1.0級
氣體:1.0級
蒸汽:1.5級
液體:1.0級
氣體:1.0級
蒸汽:1.5級
顯示器
儀表材質
304SS
304SS
304SS
防爆等級
可選ExiaIICT5或ExdIIBT6
可選ExiaIICT5或ExdIIBT6
可選ExiaIICT5或ExdIIBT6
防護等級
IP65
IP65
IP65
整機功耗
<1W
<1W
<1W
儀表通經
DN15~DN300
DN15~DN300
DN15~DN300
安裝方式
法蘭夾持或一體化法蘭連接
法蘭夾持或一體化法蘭連接
法蘭夾持或一體化法蘭連接
耐壓等級
可選1.6MPa或2.5MPa
可選1.6MPa或2.5MPa
可選1.6MPa或2.5MPa
介質溫度
-40℃~250℃、-40℃~350℃
-40℃~250℃、-40℃~350℃
-40℃~250℃、-40℃~350℃
環境溫度
-20℃~60℃
-20℃~60℃
-20℃~60℃

六.測量范圍與壓力等級

儀表口徑mm
液體測量范圍m3/h
氣體測量范圍(m3/h)
DN15
0.3-6
2.2-30
DN20
0.6-12
4-50
DN25
1.2-16
8-55
DN32
1.6-30
18-130
DN40
2-40
27-200
DN50
3-60
35-350
DN65
5-100
60-600
DN80
6-130
86-1100
DN100
15-220
130-1300
DN125
20-340
240-2800
DN150
30-450
340-4000
DN200
45-800
560-8000
DN250
65-1250
890-11000
DN300
95-2000
1360-18000


1.液體、工況氣體流量范圍
通徑 DN(mm) 液體 (m3/h) 氣體 (m3/h) 通徑 DN(mm) 液體 (m3/h) 氣體 (m3/h)
25 1~12 8~80 100 20~200 140~1400
32 1.5~23 15~150 125 31~310 220~2200
40 2.4~32 23~230 150 45~450 300~3000
50 6.3~84 35~350 200 80~800 550~5500
65 10~130 60~600 250 150~1500 880~8800
80 10~130 90~900 300 200~2000 1300~13000

2.常用氣體介質的標準狀態下密度(0.1013mbar,20℃)
氣體 密度(Kg/m3 ) 氣體 密度(Kg/m3 ) 氣體 密度(Kg/m3 )
乙炔 1.083 正丁烷 2.1463 乙烷 1.2500
氨氣 0.7080 乙烯 1.1660 甲烷 0.6669
丙烷 1.8332 氖氣 0.83914 天燃?xì)?/span> 0.776
空氣 1.2041 氬氣 1.6605 二氧化碳 1.829
一氧化碳 1.165 氫氣 0.0838 氧氣 1.3302
丙烯 1.7459 氮?dú)?/span> 1.1646

3.飽和蒸汽密度表
表壓(MPa) 溫度(℃) 密度(kg/m3 ) 表壓(MPa) 溫度(℃) 密度(kg/m3 )
0.1 120.23 1.129 1.0 184.15 5.641
0.2 133.54 1.651 1.1 187.96 6.127
0.3 143.62 2.163 1.3 195.04 7.106
0.4 151.84 2.669 1.5 201.37 8.085
0.5 158.94 3.170 1.7 207.11 9.065
0.6 164.96 3.667 1.9 212.37 10.05
0.7 170.41 4.162 2.1 217.32 11.032
0.8 175.36 4.655 2.3 221.86 12.019
0.9 179.88 5.147 2.5 226.11 13.011

4.過熱蒸汽密度表
壓P (MPa) 溫度t(℃)
100 110 120 130 140 150 160 170 180
0.1 0.590 0.573 0.558 0.543 0.529 0.516 0.504 0.492 0.481
0.2 —— —— 1.137 1.099 1.070 1.042 1.016 0.992 0.969
0.3 —— —— —— 1.674 1.622 1.578 1.537 1.499 1.463
0.4 —— —— —— —— 2.197 2.125 2.067 2.014 1.964
0.5 —— —— —— —— —— 2.666 2.608 2.528 2.472
0.6 —— —— —— —— —— —— 3.159 3.071 2.989
0.7 —— —— —— —— —— —— —— 3.614 3.514
0.8 —— —— —— —— —— —— —— 4.168 4.048
0.9 —— —— —— —— —— —— —— —— 4.591
1.0 —— —— —— —— —— —— —— —— 5.145
1.1 —— —— —— —— —— —— —— —— ——
1.2 —— —— —— —— —— —— —— —— ——
1.3 —— —— —— —— —— —— —— —— ——
1.4 —— —— —— —— —— —— —— —— ——
1.5 —— —— —— —— —— —— —— —— ——
1.6 —— —— —— —— —— —— —— —— ——
1.7 —— —— —— —— —— —— —— —— ——
1.8 —— —— —— —— —— —— —— —— ——
1.9 —— —— —— —— —— —— —— —— ——
2.0 —— —— —— —— —— —— —— —— ——
2.1 —— —— —— —— —— —— —— —— ——
2.2 —— —— —— —— —— —— —— —— ——
2.3 —— —— —— —— —— —— —— —— ——
2.4 —— —— —— —— —— —— —— —— ——
2.5 —— —— —— —— —— —— —— —— ——
2.6 —— —— —— —— —— —— —— —— ——
2.7 —— —— —— —— —— —— —— —— ——
2.8 —— —— —— —— —— —— —— —— ——
2.9 —— —— —— —— —— —— —— —— ——
3.0 —— —— —— —— —— —— —— —— ——
3.1 —— —— —— —— —— —— —— —— ——
3.2 —— —— —— —— —— —— —— —— ——
3.3 —— —— —— —— —— —— —— —— ——
3.4 —— —— —— —— —— —— —— —— ——
3.5 —— —— —— —— —— —— —— —— ——
3.6 —— —— —— —— —— —— —— —— ——
3.7 —— —— —— —— —— —— —— —— ——
3.8 —— —— —— —— —— —— —— —— ——
3.9 —— —— —— —— —— —— —— —— ——
4.0 —— —— —— —— —— —— —— —— ——

絕壓P (MPa 溫度t(℃)
190 200 210 220 230 240 250 260 270
0.1 0.471 0.460 0.451 0.441 0.432 0.424 0.416 0.408 0.400
0.2 0.947 0.926 0.906 0.887 0.868 0.851 0.834 0.818 0.803
0.3 1.428 1.396 1.365 1.336 1.308 1.281 1.256 1.231 1.208
0.4 1.916 1.872 1.829 1.789 1.751 1.715 1.680 1.647 1.615
0.5 2.411 2.353 2.299 2.247 2.198 2.152 2.108 2.066 2.052
0.6 2.912 2.841 2.773 2.710 2.650 2.593 2.539 2.487 2.438
0.7 3.421 3.334 3.253 3.178 3.106 3.038 2.973 2.911 2.853
0.8 3.937 3.834 3.738 3.650 3.565 3.486 3.411 3.389 3.271
0.9 4.461 4.342 4.230 4.127 4.029 3.939 3.852 3.769 3.691
1.0 4.995 4.857 4.728 4.610 4.498 4.394 4.297 4.023 4.115
1.1 5.538 5.379 5.233 5.088 4.973 4.855 4.745 4.641 4.542
1.2 6.089 5.909 5.745 5.593 5.452 5.321 5.197 5.082 4.972
1.3 6.614 6.448 6.263 6.093 5.936 5.790 5.654 5.526 5.402
1.4 —— 6.996 6.789 6.600 6.426 6.265 6.115 5.974 5.841
1.5 —— 7.554 7.324 7.114 6.922 6.744 6.579 6.425 6.280
1.6 —— —— 7.866 7.635 7.423 7.229 7.049 6.880 6.723
1.7 —— —— 8.418 8.163 7.931 7.719 7.522 7.340 7.169
1.8 —— —— 8.978 8.699 8.446 8.214 8.001 7.803 7.619
1.9 —— —— 9.549 9.234 8.967 8.715 8.484 8.271 8.072
2.0 —— —— —— 9.795 9.485 9.222 8.973 8.743 8.529
2.1 —— —— —— 10.356 10.030 9.735 9.466 9.219 8.990
2.2 —— —— —— 10.927 10.573 10.255 9.965 9.700 9.455
2.3 —— —— —— 11.507 11.124 10.781 10.470 10.186 9.924
2.4 —— —— —— —— 11.683 11.313 10.980 10.676 10.397
2.5 —— —— —— —— 12.250 11.853 11.496 11.172 10.875
2.6 —— —— —— —— 12.827 12.401 12.019 11.673 11.356
2.7 —— —— —— —— 13.414 12.957 12.547 12.179 11.843
2.8 —— —— —— —— —— 13.519 13.082 12.690 12.334
2.9 —— —— —— —— —— 14.090 13.624 13.208 12.830
3.0 —— —— —— —— —— 14.671 14.174 13.731 13.331
3.1 —— —— —— —— —— 15.260 14.731 14.260 13.837
3.2 —— —— —— —— —— 15.859 15.295 14.796 14.348
3.3 —— —— —— —— —— 16.468 15.868 15.338 14.864
3.4 —— —— —— —— —— —— 16.448 15.887 15.387
3.5 —— —— —— —— —— —— 17.037 16.442 15.914
3.6 —— —— —— —— —— —— 17.636 17.007 16.447
3.7 —— —— —— —— —— —— 18.245 17.578 16.990
3.8 —— —— —— —— —— —— 18.861 18.155 17.535
3.9 —— —— —— —— —— —— 19.489 18.741 18.087
4.0 —— —— —— —— —— —— —— 19.335 18.646

絕壓P (MPa) 溫度t(℃)
280 290 300 310 320 330 340 350
0.1 0.393 0.386 0.379 0.372 0.366 0.360 0.354 0.348
0.2 0.788 0.774 0.760 0.747 0.734 0.721 0.709 0.698
0.3 1.185 1.163 1.142 1.122 1.103 1.084 1.066 1.049
0.4 1.585 1.555 1.527 1.500 1.474 1.449 1.424 1.400
0.5 1.986 1.949 1.914 1.879 1.846 1.815 1.784 1.754
0.6 2.391 2.345 2.302 2.260 2.220 2.182 2.145 2.109
0.7 2.797 2.743 2.693 2.643 2.596 2.551 2.507 2.465
0.8 3.206 3.145 3.085 3.028 2.974 2.921 2.871 2.822
0.9 3.608 3.547 3.479 3.405 3.352 3.293 3.236 3.181
1.0 4.032 3.952 3.876 3.804 3.734 3.667 3.602 3.541
1.1 4.448 4.359 4.275 4.195 4.117 4.042 3.971 3.902
1.2 4.869 4.771 4.675 4.587 4.500 4.419 4.304 4.264
1.3 5.291 5.181 5.079 4.980 4.888 4.789 4.710 4.630
1.4 5.718 5.596 5.485 5.376 5.274 5.179 5.084 4.995
1.5 6.143 6.013 5.893 5.777 5.666 5.559 5.459 5.362
1.6 6.575 6.435 6.301 6.177 6.057 5.942 5.834 5.730
1.7 7.008 6.859 6.716 6.579 6.541 6.329 6.211 6.099
1.8 7.446 7.283 7.133 6.983 6.849 6.716 6.592 6.470
1.9 7.886 7.710 7.547 7.391 7.246 7.102 6.969 6.843
2.0 8.333 8.143 7.968 7.800 7.645 7.496 7.353 7.217
2.1 8.777 8.578 8.391 8.214 8.047 7.888 7.737 7.593
2.2 9.227 9.015 8.816 8.628 8.451 8.283 8.123 7.970
2.3 9.681 9.455 9.244 9.045 8.679 8.510 8.349 8.349
2.4 10.139 9.899 9.675 9.464 9.265 9.078 8.899 8.729
2.5 10.061 10.347 10.108 9.886 9.676 9.478 9.290 9.112
2.6 11.066 10.797 10.545 10.310 10.089 9.880 9.680 9.495
2.7 11.534 11.250 10.984 10.737 10.504 10.285 10.078 9.880
2.8 12.008 11.706 11.427 11.167 10.922 10.962 10.473 10.267
2.9 12.484 12.167 11.872 11.598 11.342 11.100 10.872 10.656
3.0 12.967 12.630 12.321 12.034 11.765 11.511 11.273 11.047
3.1 13.542 13.099 12.773 12.470 12.189 11.925 11.674 11.439
3.2 13.941 13.570 13.229 12.912 12.617 12.340 12.079 11.833
3.3 14.436 14.047 13.687 13.355 13.046 12.757 12.484 12.228
3.4 14.937 14.526 14.148 13.801 13.479 13.177 12.893 12.626
3.5 15.439 15.008 14.616 14.251 13.914 13.598 13.303 13.025
3.6 15.949 15.497 15.073 14.704 14.351 14.023 13.716 13.426
3.7 16.464 15.990 15.557 15.158 14.791 14.449 14.130 13.829
3.8 19.984 16.485 16.033 15.618 15.235 14.879 14.546 14.235
3.9 17.507 16.997 16.513 16.080 15.681 15.312 14.966 14.641
4.0 18.038 17.492 16.998 16.545 16.129 15.746 15.387 15.049
渦街流量計產品外形尺寸
ZY-LU渦街流量計共有兩種連接方式及外形尺寸

渦街流量計產品外形尺寸

名稱 通徑 壓力等級 總長 總高 總寬 溫壓距離 法蘭外徑 殼體外徑 螺栓孔中心距 數量及孔徑
DN Mpa L G1 G2/G3 G4 D d K N*L
卡裝式 單位 25 4.0 90 430 235 145 —— Φ57 —— ——
32 4.0 90 435 235 145 —— Φ65 —— ——
40 4.0 90 440 235 145 —— Φ75 —— ——
50 4.0 90 460 235 145 —— Φ87 —— ——
65 1.6 90 475 240 150 —— Φ109 —— ——
80 1.6 100 510 240 150 —— Φ120 —— ——
100 1.6 100 530 250 160 —— Φ149 —— ——
125 1.6 100 555 290 200 —— Φ175 —— ——
150 1.6 100 585 330 230 —— Φ203 —— ——
200           ——   —— ——
250           ——   —— ——
300           ——   —— ——
法蘭式 單位 25 4.0 170 460 235 145 Φ115 —— Φ85 4×Φ14
32 4.0 174 475 235 145 Φ140 —— Φ100 4×Φ18
40 4.0 180 480 235 145 Φ150 —— Φ110 4×Φ18
50 4.0 186 500 235 145 Φ165 —— Φ125 4×Φ18
65 1.6 186 515 240 150 Φ185 —— Φ145 4×Φ18
80 1.6 200 550 250 150 Φ200 —— Φ160 8×Φ18
100 1.6 204 565 270 160 Φ220 —— Φ180 8×Φ18
125             ——
150             ——
200             ——
250             ——
300             ——


渦街流量計接線指南
1.接線端子圖
渦街流量計接線指南
2.接線端子含義
通訊 A RS485通訊 A
B RS485通訊 B
24V DC + 24V直流電源輸入(正)
- 24V直流電源輸入(負)
電流 I+ 4~20mA輸出
頻率 P+ 24V頻率、脈沖輸出
報警 AH 上限報警輸出
AL 下限報警輸出
3.接線示意圖
① 兩線制 4-20mA輸出   ② 三線制4~20mA輸出
渦街流量計接線示意圖   渦街流量計接線示意圖
③ 24V頻率、脈沖輸出   ④ RS485通訊接口輸出
注:頻率輸出的負極和DC 24V的負極是公用的一個端子; 頻率、脈沖輸出按三線制接線,接線如下圖,兩線制不支持頻率、脈沖輸出; 默認出廠的頻率、脈沖輸出是有源輸出; 默認出廠的頻率、脈沖輸出空閑電平是高電平,來脈沖時為低電平。   注:RS485通訊按三線制接線,接線如下圖,兩線制不支持RS485通訊。
渦街流量計接線示意圖   渦街流量計接線示意圖
⑤ 報警信號輸出   ⑥ 供電電源
注:報警輸出按三線制接線,接線如下圖,兩線制不支持報警輸出。
1.流量計需要流量脈沖信號輸出時,需外電源供電,供電電壓+24V DC.(三線制)。
2.流量計需要4~20mA電流信號輸出時,需加+24V DC外電源(兩線制或三線制)。
3.流量計需要RS485數據通訊時,需加+24V DC電源。(三線制)。
渦街流量計接線示意圖
4.電氣特性
① 兩線制:值26V DC,zui小值取決于負載,
其換算公式為:RL=(Umin-17)/0.022,即Umin=RL*0.022+17
其中RL為負載電阻,單位(Ω)歐姆;Umin為zui小供電電壓,單位(V)伏特,不要超過26V DC。
例如:一個250Ω的負載,zui小的供電電壓Umin=250*0.022+17=22.5V。
② 三線制:供電范圍:12-26V DC; 功率:940mW MAX @26V DC
渦街流量計安裝要求
渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計,因此,對現場管道安裝條件應充分重視,遵照廠使用說明書的要求執行。
渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計,因此,對現場管道安裝條件應充分重視,遵照廠使用說明書的要求執行。 渦街流量計可安裝在室內或室外。如果安裝在地下井里,有水淹的可能,要選用潛水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝,但測量液體和氣體時為防止氣泡和液滴的干擾,安裝位置要注意。
1.混相流體的安裝
渦街流量計安裝要求
(a)測量含液體的氣體流量儀表安裝;(b)測量含氣液體流量儀表安裝
2.渦街流量計對下、下游直管長度的要求
渦街流量計安裝要求
(a)一個90°彎頭;(b)同心擴管;(c)同心收縮全開閥門;(d)不同平面兩個90°彎頭;(e)調節閥半開閥門;(f)同一平面兩個90°彎頭
3.傳感器與管道的連接
渦街流量計安裝要求
4.旁通管道示意圖
1)上、下游配管內徑D與傳感器內徑D′相同,其差異滿足下述條件:0.95D≤D′≤1.1D。
2)配管應與傳感器同心,同軸度應不小于0.05D′。
3)密封墊不能凸入管道內,其內徑可比傳感器內徑大1~2mm。
4)如需斷流檢查與清洗傳感器,應設置旁通管道如圖。
渦街流量計旁通管道示意圖
5.安裝管道支撐實例
動源對渦街流量計的影響應該作為渦街流量計現場安裝的一個突出問題來關注。首先在選擇傳感器安裝場所時盡量注意避開振動源。其次采用彈性軟管連接,在小口徑中可以考慮。第三,加裝管道支撐物是有效的減振方法,一種管道支撐方法如圖。
渦街流量計旁通管道示意圖
6.電氣安裝應注意傳感器與轉換器之前采用屏蔽電纜或低噪聲電纜連接,布線時應遠離強功率電源線,盡量用單獨金屬套管保護。應遵循“一點接地”原則,接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地,轉換器外殼接地點應與傳感器“同地”。
渦街流量計常見故障及方法
故障現象 可能原因 處理方法
通電后無流量時有輸出信號 1.輸入屏蔽或接地不良,引入電磁干擾 1.改善屏蔽與接地,排除電磁干擾
2.儀表靠近強電設備或高頻脈沖干擾源 2.遠離干擾源安裝,采取隔離措施加強電源濾波
3.管道有較強振動3.管道有較強振動 3.采限減震措施。
通電通流后 無輸出信號 1.電源出故障 1.檢查電源與接地
2.入信號線斷線 2.檢查信號線與接線端子
3.無流量或流量過小 3.檢查傳感元件及引線,檢查閥門,增大流量或縮小管徑
4.管道堵塞或傳感器被卡死 4.檢查清理管道,清洗傳感器
輸出信號不規則不穩定 1.有較強電干擾信號 1.加強屏蔽和接地
2.傳感器被沾污或受潮,靈敏度降低 2.清洗或更換傳感器,提高放大器增益
3.傳感器受損或引線接觸不良 3.檢查傳感器及引線
4.出現兩相流或脈動流 4.加強工藝流程管理,消除兩相流或脈動流現象
5.管道震動的影響 5.采限減震措施
6.工藝流程不穩定 6.調整安裝位置
7.傳感器安裝不同心或密封墊凸入管內 7.檢查安裝情況,改正密封墊內徑
8.上下游閥門擾動 8.加長直管段或加裝流動調整器
9.流體未充滿管道 9.更換裝流量傳感器地點和方式
10.發生體有纏繞物 10.消除纏繞物
11.存在氣穴現象 11.降低流速,增加管內壓力
測量管泄漏 1.管內壓力過高 1.調整管壓,更改安裝位置
2.公稱壓力選擇不對 2.選用高一檔公稱壓力傳感器
3.密封件損壞 傳感器被腐蝕 3.更換密封件 采取防腐和保護措施
測量誤差大 1.直管段長度不足 1.加長直管段或加裝流動調整器
2.模擬轉換電路零漂或滿量程調整不對 2.校正零點和量程刻度
3.供電電壓變化過大 3.檢查電源
4.儀表超過檢定周期 4.及時送檢
5.傳感器與配管內徑差異較大 5.檢查配管內徑,修正儀表系數
6.安裝不同心或密封墊凸入管內 6.調整安裝,修整密封墊
7.傳感器沾污或損傷 7.清洗更換傳感器
8.有兩相流或脈動流 8.排除兩相流或脈動流
9.管道泄漏 9.排除泄漏
傳感器發出 異常嘯叫聲 1.流速過高,引起強烈顫動 1.調整流量或更換通徑大的儀表
2.產生氣穴現象 2.調整流量和增加液流壓力
3.發生體松動 3.緊固發生體
1)用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出線接頭。
2)流量計運行時,不允許隨意打開前蓋改動儀表參數,否則影響流量計的正常工作。
3)不得隨意松開流量計固定部分。
4)產品在室外使用時,建議加配防水置。

點擊下圖進入首頁
?

免費咨詢

  • 點擊這里給我發消息

  • 微信掃一掃
  • 0517-86891833
  • 13805232644
  • 點擊這里給我發消息

  • 微信掃一掃
  • 0517-86893133
  • 13901404037
